TARS系列膜盘联轴器

浏览量
所属分类
膜片联轴器
发布时间
2019/01/09 15:32
360°全景展示
我要询价
在线预订
预约申请
样品申请
产品描述
TARS系列膜盘联轴器产品介绍:
★短轴距膜盘联轴器的一般形式,重量轻,结构简单,拆装方便,可适应较短轴距的安装要求;
★中间膜盘组件整体组装出厂,安装方便,动平衡特性高,是各流程动力设备的首选;
★角向补偿0.25°,可满足一般设备的要求;驱动螺栓采用高强度合金钢,头部采用12角头法兰面螺栓,螺栓强度和寿命高。
★设有调整垫片,方便现场安装和调节距离。

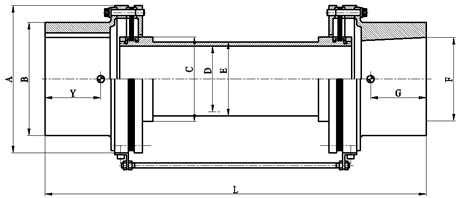

主要尺寸和性能技术数据表

型号

公称扭矩

(kNm)

峰值扭矩

(kNm)

最大许用转速

A



(mm)

B



(mm)

C



(mm)

D



(mm)

E



(mm)

F



(mm)

L

标准值(mm)

TARS150

6.5

9.6

32000

150

115

83

63

71

82

580

TARS180

10.5

15.8

25000

180

140

98

72

84

92.5

610

TARS230

19.6

30.5

20000

230

185

126

93

107

127

670

TARS280

37.5

56

18000

280

215

148

111

129

152

700

TARS330

72.3

108.4

15000

330

270

178

134

155

190

765

TARS380

101.7

152.5

12000

380

307

198

176

245

215

765

TARS430

158.2

238.3

10000

430

355

240

214

285

254

825

TARS560

452

1016

6000

560

480

340

293

340

343

1000



型号

拧紧力矩(Nm)

总质量

(Kg)

扭转刚度KT

转动惯量

(Kgm^2)

中间节每米长

角向不对中

轴向不对中

质量

(Kg)

扭转刚度

ΔKT(Nm

/radxE+06)

转动惯量

(Kgm^2)

最大

θmax

(deg)

角向刚度Kθ

(Nm/radxE+03)

最大(mm)

轴向力

(N)

TARS150

15

13.12

0.15

0.019

5.3

76.9

0.0115

0.25o

0.71

1.35

490.1

TARS180

30

19.2

0.32

0.047

7.2

181.67

0.023

0.25o

1.73

2

825.2

TARS230

45

37.89

0.85

0.182

12.8

472

0.046

0.25o

3.72

2.5

1423.9

TARS280

120

65.32

1.67

0.413

18.5

1001.7

0.092

0.25o

8.99

3

2557.9

TARS330

120

105.2

3.43

1.09

30.2

2008.2

0.196

0.25o

14.17

3.5

3456.7

TARS380

160

135.3

5.09

1.92

39.5

3383.4

0.323

0.25o

18.22

3.5

4016.5

TARS430

160

210.5

8.92

3.11

55.35

6970.3

0.68

0.25o

30.19

3.5

6993.2

TARS560

220

675

34.8

22.52

143.2

32100.7

3.09

0.25o

71.2

3.5

11844.6


◆联轴器长度L是根据使用性能推荐的标准值,可按用户要求设计。其它尺寸的L值,其扭转刚度、转动惯量等应另算;
◆径向不对中数值是角向不对中和中间节长度的函数,可近似按正切函数推倒;
◆对于有热膨胀的机组,安装时应考虑冷态预拉伸量,使挠性元件工作在较小的变形区间,提高使用寿命;
◆有任何疑问和其它需求,欢迎向天硕销售工程师咨询。
