产品名称:

扭力限制器

浏览量
所属分类
安全联轴器
发布时间
2019/01/09 15:48
360°全景展示
我要询价
在线预订
预约申请
样品申请
产品描述

扭力限制器产品介绍:

(又称扭矩保护器、扭矩过载保护器、安全离合器、安全联轴器等)扭矩限制器 力矩限制器 扭力限制器 力矩过载保护器力矩保持器 过力保护器 扭力离合器 扭矩离合器限力器 轴向载荷过载保护器 安全离合器 安全联轴器 限力离合器 离合器限力器 扭矩限制器

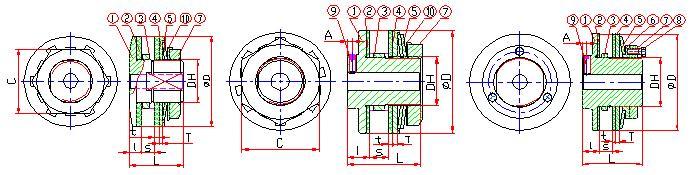

RTL50

RTL65 RTL89

RTL127 RTL178

零件名称 :

1. 主体

2. 摩擦片 3. 衬环


 压板

5. 碟型弹簧 6. 导向压板
  7.调节螺母 8. 调节螺栓 9. 锁紧螺钉
  10.止退垫片

RTL50至RTL178的尺寸表

规格 扭距范围 内孔 最大孔径 衬环长度 衬环外径 中心元件配合孔径 D DH L I T t S (Max) A C 调节螺母 调节螺栓 琐紧螺钉 重量
(kg)










RTL50-1

0.3 ~ 1.0

8

14

3.8

6

30

-0.020
-0.041

30

+0.033
0

50

24

29

6.5

1.6

2.5

7

-

36

M24 P1.0

-

-

0.248

RTL50-2

0.7 ~ 2.0

0.256

RTL65-1

0.7 ~ 2.8

10

22

6

8

41

-0.025
-0.050

41

+0.039
0

65

35

48

16

4

3.2

9

4

50

M35 P1.5

-

M5

0.721

RTL65-2

1.4 ~ 5.5

0.739

RTL89-1

2.0 ~ 7.6

17

25

6 8 9.5 14.5

49

-0.025
-0.050

49

+0.039
0

89

42

62

19

4

3.2

16

5

65

M42 P1.5

-

M6

2.417

RTL89-2

3.5 ~ 15.2

2.477

RTL127-1

4.8 ~ 21.4

20

42

6 8 9.5 14.5

74

-0.030
-0.060

74

+0.046
0

127

65

76

22

6

3.2

16

6

-

M65 P1.5

M8 P1.0 3pcs

M8

3.692

RTL127-2

9.0 ~ 42.9

3.858

RTL178-1

11.8 ~ 58.1

30

64

8 9.5 14.5 17 22

105

-0.036
-0.071

105

+0.054
0

178

95

98

24

7

3.2

29

6.5

-

M95 P1.5

M10 P1.25 3pcs

M10

9.033

RTL178-2

22.8 ~ 111

9.436



最小链轮齿数和衬环宽度

中心元件孔径(mm)

链轮节和齿数

9.525-06B

12.7-08B

15.875-10B

19.05-12B

25.4-16B

31.75-20B

38.1-24B





 链轮最小齿数

衬环宽度(mm)

链轮最小齿数

衬环宽度(mm)

链轮最小齿数

衬环宽度(mm)

链轮最小齿数

衬环宽度

(mm)

链轮最小齿数

衬环宽度(mm)

链轮最小齿数

衬环宽度(mm)

链轮最小齿数

衬环宽度(mm)

RTL50

30

20

3.8

16

6





















RTL65

41





20

6

17

8

















RTL89

49





26

6

21

8

18

9.5

15

14.5









RTL127

74





35

6

29

8

25

9.5

19

14.5









RTL178

105









39

8

33

9.5

26

14.5

21

17

18

22
