产品名称:

GSL-F反装长伸缩鼓形齿联轴器

浏览量
所属分类
鼓形齿联轴器
发布时间
2019/02/18 16:00
360°全景展示
我要询价
在线预订
预约申请
样品申请
产品描述

伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。

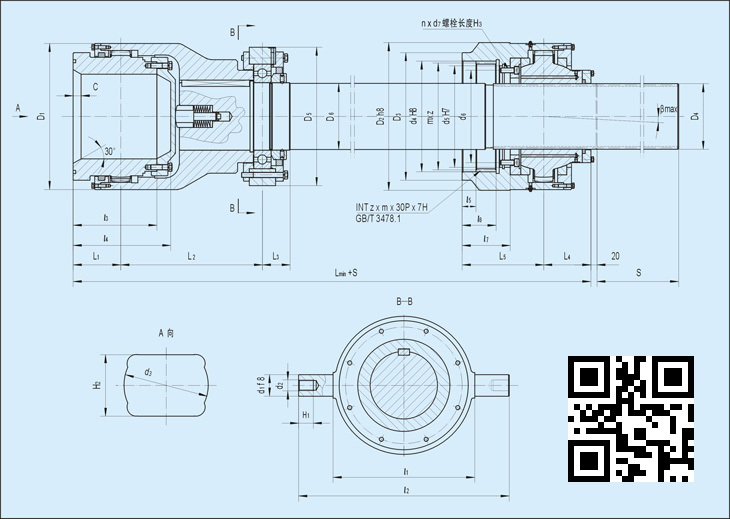

GSL-F反装长伸缩鼓形齿联轴器的参数及主要尺寸:(JB/T 10540-2006) mm

GSL-F反装长伸缩鼓形齿联轴器

GSL-F反装长伸缩鼓形齿联轴器



  注1:两端的联接尺寸(轧辊端连接尺寸和减速器端模数和齿数)是按最大结构尺寸给出的,当实际需要更改时,可在此范围内进行调整。
  注2:联轴器最短长度的确定公式:Lmin=L1+L2+L3+L4+L5+L'(此表中,中间轴长度L'按0计算),实际安装长度(含伸缩量)根据用户的实际需要确定。
  注3:表中的质量和转动惯量是按Lmin 计算的近似值。
