产品名称:

套筒联轴器

浏览量
所属分类
刚性联轴器
发布时间
2019/04/27 11:09
360°全景展示
我要询价
在线预订
预约申请
样品申请
产品描述

套筒联轴器属于刚性联轴器,它通过联轴套连接两轴,所连接两轴的直径可以相同,也可以不相同,联轴套与轴之间可以通过销连接传递转矩,也可以通过键连接或花键连接传递转矩。套筒联轴器结构简单,制造方便,成本低,占用径向尺寸小,但是装配和拆卸都不方便。套筒联轴器适用于低速、轻载、工作平稳的连接。

套筒联轴器是利用公用套筒,并通过键、花键或锥销等刚性联接件,以实现两轴的联。套筒联轴器的结构简单,制造方便,成本较低,径向尺寸小,但装拆不方便,需使轴作轴向移动。短适用于低速、轻载、无冲击载荷,工作平衡和上尺寸轴的联接。最大工作转速一般不超过为25r/min。套筒联轴器不具备轴向、径向和角向补偿性能。

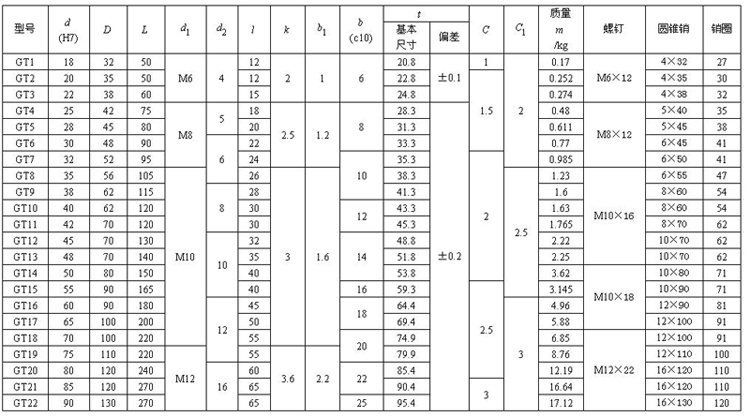

套筒联轴器、套筒连轴器
式中 Tc——计算转矩,Nmm; D——套筒外径,mm; d——轴的直径,mm,当用花键联接时,d取花键的平均直径; [ ]——套筒的许用剪应力,N/mm2,45号钢制套筒,可取[ ]=35~40N/ mm2 。圆锥销联接验算圆锥销的剪切强度:
套筒联轴器、套筒连轴器式中 d1——圆锥销直径,mm; [ ]——圆锥销的许用剪应力,N/mm2,可取[ ]=0.25 , 为销材料的屈服极限。

套筒联轴器是用一个整体套筒以键、花键、锥销或过盈配合实现两轴连接的联轴器。它具有径向尺寸小、结构简单、成本低等优点;但装拆时须轴向移动所连的轴,会带来不方便。当采用键或花键连接时,应采用锥端紧定螺钉作轴向固定。当轴的直径d>60 时,宜用内六角锥端紧定螺钉作轴向固定。当采用圆锥销连接时,不需采用紧定螺钉。紧定螺钉和圆锥销的长度应与套筒的外径相同。为了保证连接具有一定的对中精度和便于套筒的拆装,套筒与轴通常可采用H7/k6配合。套筒联轴器通常适宜用在工作平稳,无冲击载荷的条件下,最高工作转速一般不超过250。轴的直径一般小于100mm,采用半圆锥键连接时,轴径小于35mm。套筒联轴器所能传递的转矩为,采用花键连接时不超过1000N.M;采用平键连接时不超过5600N.m;采用圆锥销连接时不超过4000N.M;采用半圆锥连接时不超过450N.M。
套筒的材料通常为35钢或45# 钢,尺寸大时也可采用铸铁制造。采用花键连接时,常需经调质处理至240HBS以上。
