JMⅡJ型接中间轴型膜片联轴器 (JB/T 9147-1999)
订做各种分体,整体联轴器膜片(工期1-7天)

  ●膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。

  ● 膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。

  ● 膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。JZM型膜片联轴器是我国重点推广应用的高性能挠性联轴器,且工业发达国家已普遍采用。在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

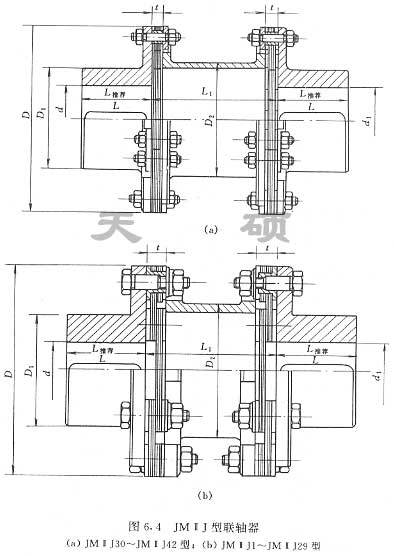

JMⅡJ型接中间轴型膜片联轴器基本参数和主要尺寸 mm(JB/T 9147-1999)

型号 公称扭
矩N.m
瞬时最大转矩N.m 最大转速r/min 轴孔直径
d 1 、d 2
轴孔长度 mm D
mm
D1
mm
D2
mm
重量 kg 转动

惯量

kg.m 2

J 1 型 Y型 L(推荐 )
L L L1
min质量
每增加1m
JMⅡJ1 63 100 9300 20、22、24 38 52 40 92 70 8±0.2 2 4.1 0.002
25、28 44 62
30、32、35、38 60 82
JMⅡJ2 100 200 8400 25、28 44 62 45 102 80 8±0.2 2.9 4.1 0.003
30、32、35、38 60 82
40、42、45 84 112
JMⅡJ3 250 400 6700 30、32、35、38 60 82 55 128 96 11±0.2 5.7 8 0.009
40、42、45、48、55 84 112
JMⅡJ4 500 800 5900 35、38 60 82 65 145 116 11±0.3 8.5 8 0.017
40、42、45、48、55、56 84 112
60、63、65 107 142
JMⅡJ5 800 1250 5100 40、42、45、48、55、56 84 112 75 168 136 14±0.3 12.5 12 0.034
60、63、65、70、71、75 107 142
JMⅡJ6 1250 2000 4750 45、48、55、56 84 112 80 180 140 15±0.4 16.5 12 0.053
60、63、65、70、71、75 107 142
80 132 172
JMⅡJ7 2000 3150 4300 50、55、56 84 112 80 200 140 15±0.4 21 19 0.082
60、63、65、70、71、75 107 142
80、85 132 172
JMⅡJ8 2500 4000 4200 55、56 84 112 80 205 140 20±0.4 23 19 0.092
60、63、65、70、71、75 107 142
80、85 132 172
JMⅡJ9 3150 5000 4000 55、56 84 112 90 215 160 20±0.4 27 21 0.117
60、63、65、70、71、75 107 142
80、85、90 132 172
JMⅡJ10 4000 6300 3650 60、63、65、70、71、75 107 142 100 235 170 23±0.5 36 21 0.191
80、85、90、95 132 172
JMⅡJ11 5000 8000 3400 60、63、65、70、71、75 107 142 100 250 170 23±0.5 42 26 0.252
80、85、90、95 132 172
100 167 142
JMⅡJ12 6300 10000 3200 60、63、65、70、71、75 107 172 110 270 190 23±0.5 50 26 0.349
80、85、90、95 132 172
100、110 167 212
JMⅡJ13 8000 12500 2850 65、70、71、75 107 142 115 300 200 27±0.6 66 47 0.56
80、85、90、95 132 172
100、110 167 212
JMⅡJ14 10000 16000 2700 70、71、75 107 142 125 320 220 27±0.6 78 47 0.75
80、85、90、95 132 172
100、110、120、125 167 212
JMⅡJ15 12500 20000 2450 75 107 142 140 350 240 32±0.7 110 51 1.26
80、85、90、95 132 172
100、110、120、125 167 212
130 202 142
JMⅡJ16 16000 25000 2300 90、95 132 172 145 370 250 32±0.7 125 72 1.63
100、110、120、125 167 212
130、140 202 252
JMⅡJ17 20000 31500 2150 90、95 132 172 165 400 290 32±0.7 160 72 2.45
100、110、120、125 167 212
130、140、150 202 252
160 242 172
JMⅡJ18 25000 40000 1950 100、110、120、125 167 212 175 440 300 38±0.9 220 72 3.99
130、140、150 202 252
160、170、180 242 302
JMⅡJ19 31500 50000 1850 120、125 167 212 185 460 320 38±0.9 245 89 4.98
130、140、150 202 252
160、170、180 242 302
JMⅡJ20 35500 56000 1800 120、125 167 212 200 480 350 38±0.9 275 89 6028
130、140、150 202 252
160、170、180 242 302
190、200 282 352
JMⅡJ21 40000 63000 1700 120、125 167 212 210 500 370 38±0.5 320 89 7.68
130、140、150 202 252
160、170、180 242 302
190、200 282 352
JMⅡJ22 50000 80000 1600 140、150 202 252 220 540 380 44±0.1 400 110 11.6
160、170、180 242 302
190、200、220 282 352
JMⅡJ23 63000 100000 1450 140、150 202 252 240 600 410 50±0.1 560 145 19.8
160、170、180 242 302
190、200、220 282 352
240 330 410
JMⅡJ24 80000 125000 1400 160、170、180 242 302 255 620 440 50±0.1 620 145 23.6
190、200、220 282 352
240、250 330 410
JMⅡJ25 90000 140000 1300 180 242 302 275 660 480 50±0.1 740 145 31.9
190、200、220 282 352
240、250、260 330 410
280 380 470
JMⅡJ26 112000 180000 1200 180 242 302 295 720 510 60±1.4 970 190 50.4
190、200、220 282 352
240、250、260 330 410
280、300 380 470
JMⅡJ27 140000 200000 1150 220 282 352 300 740 520 60±1.4 1050 190 57
240、250、260 330 410
280、300 380 470
JMⅡJ28 160000 224000 1100 240、250、260 330 410 320 770 560 60±1.4 1200 215 69.4
280、300 380 470
JMⅡJ29 180000 280000 1050 250、260 330 410 350 820 600 60±1.4 1400 215 95.5
280、300、320 380 470
340 450 550
JMⅡJ30 280000 450000 1000 280、300、320 380 470 350 875 620 50±1.6 1400 235 96.5
340、360 450 550 109.5
JMⅡJ31 400000 630000 930 300、320 380 470 350 935 630 60±1 1800 290 142
340、360、380 450 550 152
400 540 650 162
JMⅡJ32 450000 710000 880 320 380 470 380 1030 690 60±1 2250 330 194
340、360、380 450 550 224
400、420 540 650 240
JMⅡJ33 560000 900000 820 360、380 450 550 400 1080 726 66±2.2 2750 390 271
400、420、440、450、460 540 650 325
JMⅡJ34 1000000 1600000 740 400、420、440、450、460 540 650 460 1160 836 70±2.3 3500 450 387
460、480、500 540 650 465
JMⅡJ35 1400000 2240000 680 440、450、460、480、500 540 650 520 1290 946 82±2.6 5000 570 750
530、560 680 800 810
JMⅡJ36 2000000 3150000 620 480、500 540 650 570 1410 1040 92±2.8 6600 710 1050
530、560、600 680 800 1290
JMⅡJ37 2800000 4000000 570 450、460、480、500 540 640 610 1530 1100 105±3 8400 880 1630
530、560、600、630 680 800 1950
JMⅡJ38 4000000 6000000 520 560、600、630 680 800 670 1670 1210 115±3.7 11000 1050 2670
670、710 780 - 3030
JMⅡJ39 5000000 8000000 480 600、630 680 800 730 1830 1320 125±3.7 14500 1350 4060
670、710、750 780   4800
JMⅡJ40 6300000 10000000 430 670、710、750 780 - 800 2000 1450 130±4 19000 1600 6600
800、850 880 - 7500
JMⅡJ41 8000000 12500000 400 750 780 - 800 2200 1600 140±4.4 25000 1850 10400
800、850 880 - 11900
JMⅡJ42 10000000 16000000 350 800、850 880 - 960 2400 1760 140±4.4 32000 2100 15200
900、950 980 - 17400
